如何來確定濾芯的結構完整性指標？（三）

【概要描述】結構完整性試驗臺是采用非破壞的方式測試試驗材料孔徑和精度的儀器，可根據采集的第一冒泡點及群泡點直接換算出濾材、濾芯的冒泡孔隙直徑和過濾精度，并根據需要可對試驗數據存儲、查詢與打印。

分類：產品知識
作者：1
來源：利菲爾特
發布時間：2023-12-02
訪問量：0

詳情

3.4測試的冒泡點值作為濾芯的初始冒泡點

然后最低冒泡點壓力值還需要進行濾清器粒子計數法效率的關聯測試，即在試生產時如果有冒泡點壓力值比參考值還低。需要做顆粒計數法多次通過試驗，如果可以通過性能要求。那么以可通過基本性能指標的最低冒泡點來作為本濾芯的結構完整性指標來使用。此指標也作為以后正式定型產品的指標。

從實際使用中我們可以看出不同過濾精度過濾器對初始冒泡點的壓力值要求是不同的，精度高的濾清器其要求的結構完整性指標相對高一點，而低精度的過濾器其初始冒泡點只要通過過濾精度試驗關聯驗證，即使低一些也是可以滿足產品實際工作需要的。

4、確定結構完整性指標時影響結果的細節要如何注意

4.1冒泡法試驗標準中條件和參數的影響

影響試驗結果的有這樣幾個，1試驗液的溫度對表面張力的影響。2試驗液體變化狀態對表面張力值影響。.3浸泡時間。4濾芯頂部距離液面的距離。

1試驗液的溫度影響，在一些標準中對試驗液的溫度進行了規定，這主要目的是為了保證試驗液體表面張力的準確值，因為冒泡試驗法中指定的幾種試驗液在溫度變化是表面張力值都有一定的變化，如果不進行修正的話會對試驗結果產生影響。所以為了保證試驗數據的準確性和可重復性，在試驗時要嚴格保證試驗液體的溫度在標準規定的范圍內。

2試驗液體變化狀態對表面張力值影響，在這些試驗標準中大都推薦使用異丙醇和分析級乙醇，這其中主要的原因是因為此類試驗液的表面張力值比較容易計算，測試結果的重復性和準確性都比較高。所以一般用于產品的仲裁試驗。而這些試驗液體的特點是表面張力值會因為儲存條件的不同而發生變化，因此在進行濾清器完整度測試時我們要檢查液體的表面張力值。以免得出錯誤的結果。

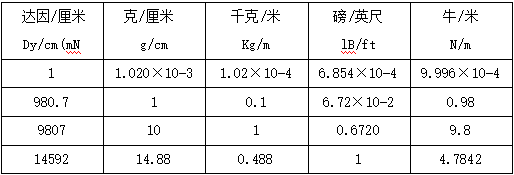

在冒泡測試方法中孔徑和冒泡點壓力值計算公式采用了不同的單位換算關系，有牛米，也有采用達因厘米的。在實際使用中采用不同的單位非常麻煩，因此以后最好有一個統一的計算公式和單位標準來進行計算，也便于相關技術人員的交流。表4是常用的液體表面張力值的換算。
